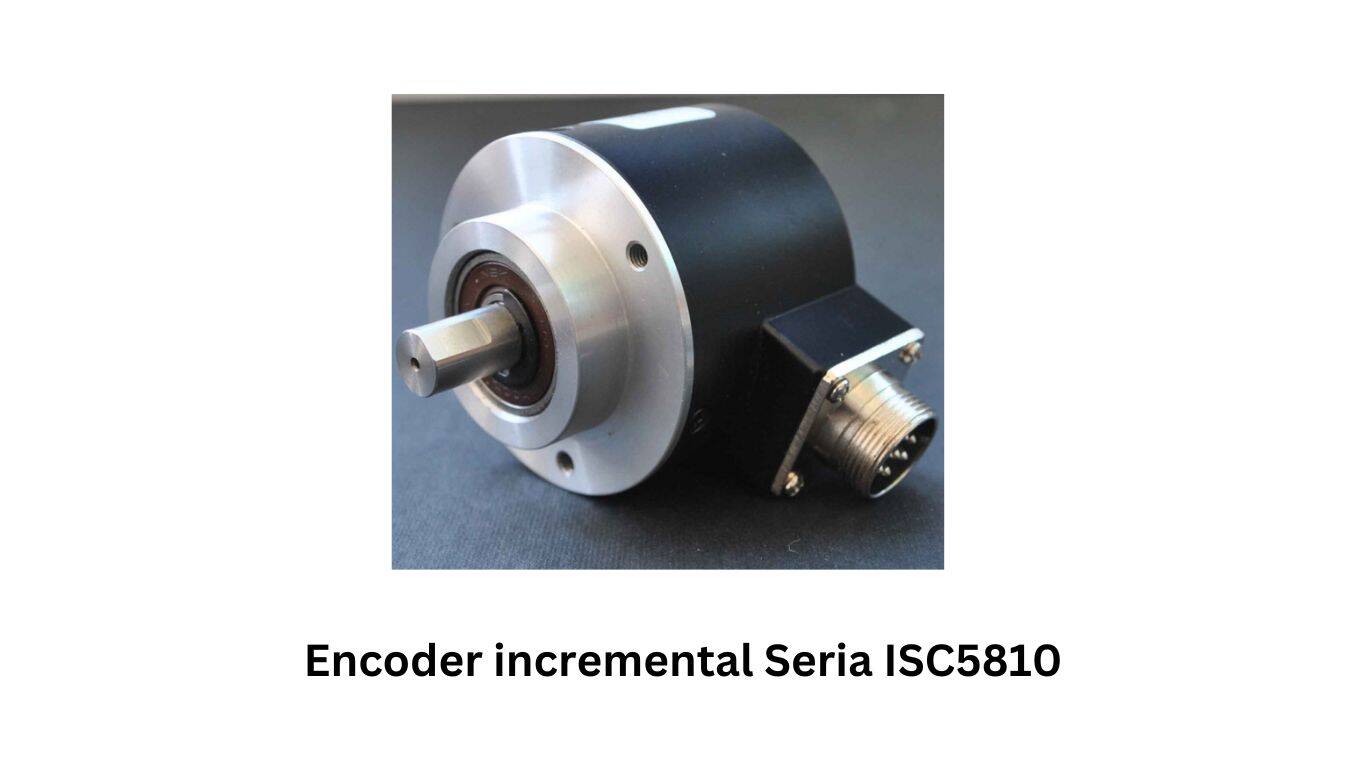

Encoder incremental Seria ISC5810

Stabilitate. Anti-interferenta buna, durata de functionare îndelungata

Aplicatii: Controlul vehiculelor, imprimante industriale, motostivuitoare, masini CNC.

Caracteristici fizice:

Diametru arbore 10 mm

Diametru carcasa 58mm.

Montare pe flansa rotunda.

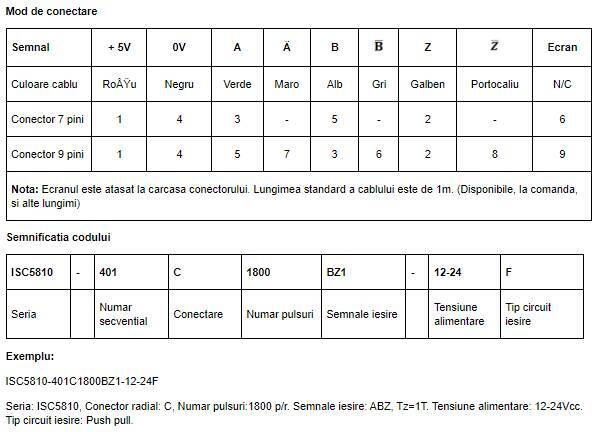

Mod de conectare: Cablu axial, Cablu radial, Conector axial, Conector  radial.

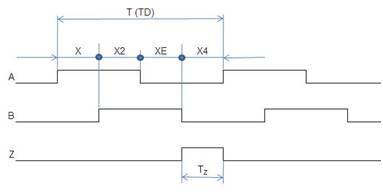

Forma semnalului de iesire

Semnal treapta

Decalaj faza A si B [°]: 90°

Sesizare a sensului de rotatie: A urmat de B înseamna ca axul encoderului se roteste în sens orar

Acuratete semnal treapta:         X₁+X₂=1/2T±1/12T

X₃+X₄=1/2T±1/12T

Eroare perioada: ± 0.01T

Eroare pozitie faza: ≤1/18T

Faza Z:T_Z=1/4T (1T, 1/2T, 1/4T…­)

Perioada pulsuri:          T=360°/N  (N = numarul pulsurilor)

Acuratete semnal: Xn=1/4T±1/12T (n = 1,2,3,4)
